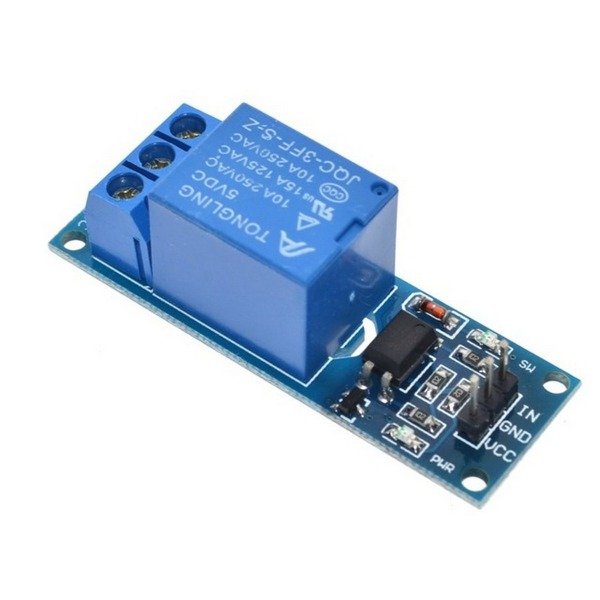

Módulo de relé de 1 canal de 5V (modelo JQC-3FF-S-Z), un componente electrónico diseñado para controlar cargas de alta potencia utilizando señales de control de bajo voltaje provenientes de microcontroladores como Arduino, Raspberry Pi o ESP32.

Componentes y Pines

• Pines de Control (Entrada):
• VCC: Entrada de alimentación positiva (+5V DC).
• GND: Conexión a tierra (0V).
• IN: Pin de señal digital para activar o desactivar el relé.
• Terminales de Salida (Carga):
• COM (Common): Terminal común donde se conecta el cable de la fuente de alimentación externa de la carga.
• NO (Normally Open): Contacto normalmente abierto. El circuito se cierra (se enciende el dispositivo) solo cuando el pin IN recibe la señal de activación.
• NC (Normally Closed): Contacto normalmente cerrado. El circuito se abre (se apaga el dispositivo) cuando el pin IN se activa.

Especificaciones Técnicas Principales

• Voltaje de bobina: 5V DC.
• Capacidad de conmutación AC: Hasta 10A a 250VAC o 15A a 125VAC.
• Capacidad de conmutación DC: Hasta 10A a 30VDC.
